撬装式天然气压缩机组
|
|
| 型号︰ | VF-0.185/14-250 |
| 品牌︰ | NTTC |
| 原产地︰ | 中国 |
| 最少订量︰ | 1 件 |
|
|
|
|
|
|
|
|
主要性能参数
|
1
|
型号
|
VF-0.185/14-250
|
|
2
|
公称容积流量
|
0.185m3/min
|
|
3
|
吸气压力(表压)
|
1.4 MPa
|
|
4
|
额定排气压力（表压）
|
25.0MPa
|
|
5
|
排气量
|
4000Nm3/24h(当进气压力达1.4 MPa时)
见：注1
|
|
6
|
吸气温度
|
≤40℃
|
|
7
|
输气温度
|
经冷却后天然气出口温度不高于环境温度20℃
|
|
8
|
压缩介质
|
天然气
|
|
9
|
冷却方式
|
风冷
|
|
10
|
润滑方式
|
气缸和填料少油润滑；曲轴、连杆、十字头由油泵输油润滑。
|
|
11
|
噪声声压级
|
≤90dB(A)
|
|
12
|
润滑油温度
|
≤80℃
|
|
13
|
润滑油总耗量
|
≤200g/h
|
|
14
|
压缩机转速
|
980r/min
|
|
15
|
轴功率
|
≤30kW
|
|
16
|
配备动力
|
YB280M-10型电动机、30kW IP45
980r/min、380V、B3、dⅡBT4
|
|
17
|
振动烈度
|
45.0
|
|
18
|
启动方式
|
自耦降压启动
|
|
19
|
检测、控制方式
|
PLC控制
|
|
20
|
压缩机外形尺寸(长×宽×高)
|
3200×1800×1750mm
|
|
21
|
全机重量
|
～3000kg
|
|
22
|
安装型式
|
整体撬装式
|
|
23
|
压缩机使用寿命
|
25年以上
|
主要结构参数
|
1
|
压缩机型号
|
VF-0.185/14-250
|
|
2
|
压缩机结构形式
|
V型活塞式压缩机、三级压缩
|
|
3
|
一二、三级气缸
|
各一只
|
|
4
|
行程
|
95 mm
|
|
5
|
活塞力
|
20000N
|
主要操作参数
|
序号
|
被测项目
|
监测仪器
|
单位
|
额定参数
|
显示点
|
|
1
|
公称容积流量
|
|
m3/min
|
0.185
|
工厂内测量
|
|
2
|
一级吸气压力
|
压力变送器
|
MPa
|
大气压
|
压力表
|
|
3
|
一级排气压力
|
压力变送器
|
MPa
|
定值
|
压力表
|
|
4
|
二级排气压力
|
压力变送器
|
MPa
|
定值
|
压力表
|
|
5
|
三级排气压力
|
压力变送器
|
MPa
|
25.0
|
压力表
|
|
6
|
三级排气压力高报警并停机
|
压力变送器
|
MPa
|
≥25.5
|
PLC控制
|
|
7
|
压缩机油温高报警并停机
|
温度变送器
|
℃
|
≥80
|
PLC控制
|
|
8
|
压缩机工作油压
|
压力变送器
|
MPa
|
0.2～0.5
|
PLC控制
|
|
9
|
压缩机油压低预警并停机
|
压力变送器
|
MPa
|
≤0.15
|
PLC控制
|
|
10
|
电动机过载
|
|
|
预警并停机
|
PLC控制
|
|
11
|
压缩机手动排污
|
手动截止阀
|
|
|
|
|
12
|
|
|
|
|
|
电动机参数
|
型号
|
YB280M-10型电动机
|
|
功率
|
30kW
|
|
转速
|
590r/min
|
|
电压
|
380V
|
|
频率
|
50HZ
|
|
安装方式
|
B3
|
|
防护等级
|
IP45
|
|
防爆等级
|
dⅡBT4
|
|
|
|
|

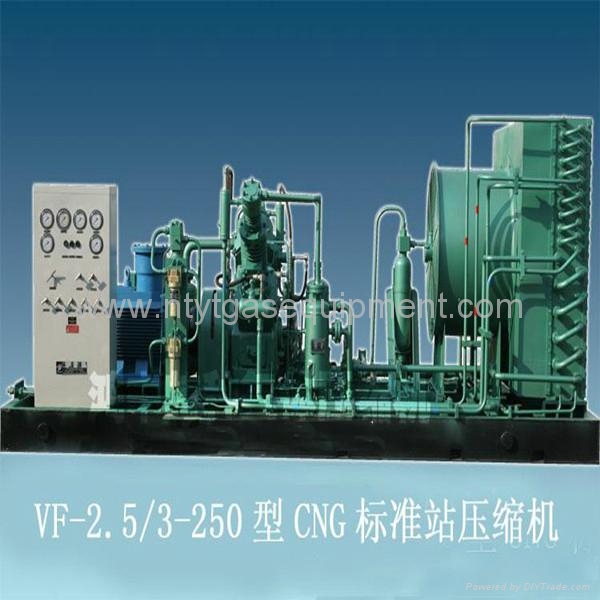

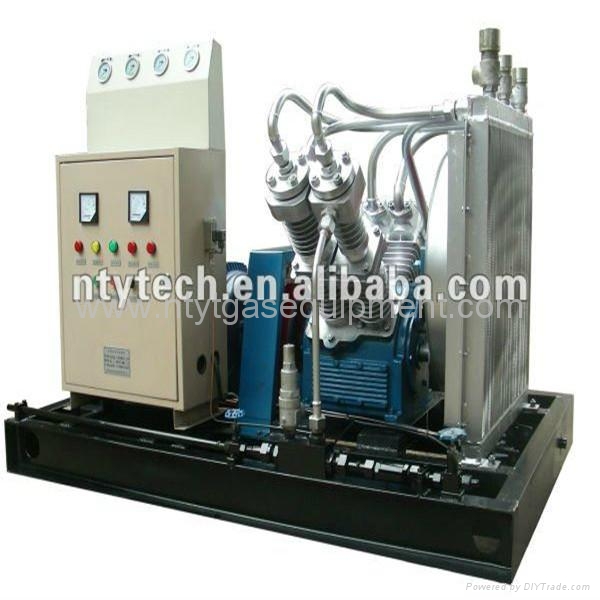

产品图片
|
|
|
